Отчет об установке ПТФ Hella Micro DE на Pathfinder R50

enlarge

Всем привет! Если кто не в курсе, я держу в хозяйстве Pathfinder 2000-го года. К моему глубочайшему сожалению, у моего старичка стали уже совсем мутные фары. Короче, света катастрофически не хватает, ездить стало невозможно. Поскольку заменить фары головного света я всегда успею, решил поставить дополнительные фары ближнего света. Насмотревшись обзоров в интернете решил раскошелиться и поставить ПТФ Hella Micro DE. Сразу скажу – это офигенные фары! Доволен как слон.

Очень порадовало качество изготовления самих фар, а так же комплект поставки. В коробке было: 1. две фары + два кронштейна 2. две лампы hella 3. комплект крепежа 4. реле 5. моток провода 6. клеммы 7. кнопка + обжимные муфты для подключения к проводке

Подключил я Хэллу вместо штатных противотуманок, ну т.е. просто отрезал провода, которые шли к штатным туманкам, и подключил их к Hella. Для штатных туманок сделал новую проводку, используя материалы, которые были в комплекте Hella. Подключил их таким образом, что бы они зажигались автоматически при включенном зажигании. Таким образом, у меня штатные ПТФ используются в качестве ходовых огней, а туманки Hella включаются вместе с головным светом. Сделал так потому, что Hella во первых, сильно греется, во вторых в них сложнее менять лампы (в общем, ни к чему, что бы они все время светили).

Схема подключения родных ПТФ приведена ниже. Сигнал зажигания можно брать или с ACC замка зажигания (он идет например на магнитолу), или с плюса прикуривателя. Я взял с прикуривателя, так было проще.

Фотки (нажимать для увеличения)

Фотографии ниже делались на смартфон, так что качество не ахти. Ночные фотки со светом фар: в реальности фары светят ярче, просто такая слабая чувствительность камеры в моем смартфоне. Но тем не менее, сравнить как было – как стало вполне можно, разница там на лицо.


комплект поставки – тут есть все что можно придумать

эти линзы под галоген. для ксенона идут линзы прозрачные без рисунка
enlarge enlarge

схема включения

крепить будем сюда – к металлическому усилителю за бампером
enlarge enlarge

маленькая хитрость: что бы продеть провода в через резиновый уплотнитель,

используем стальную проволоку
enlarge enlarge

стандартный ближний свет (ужас вообще!)

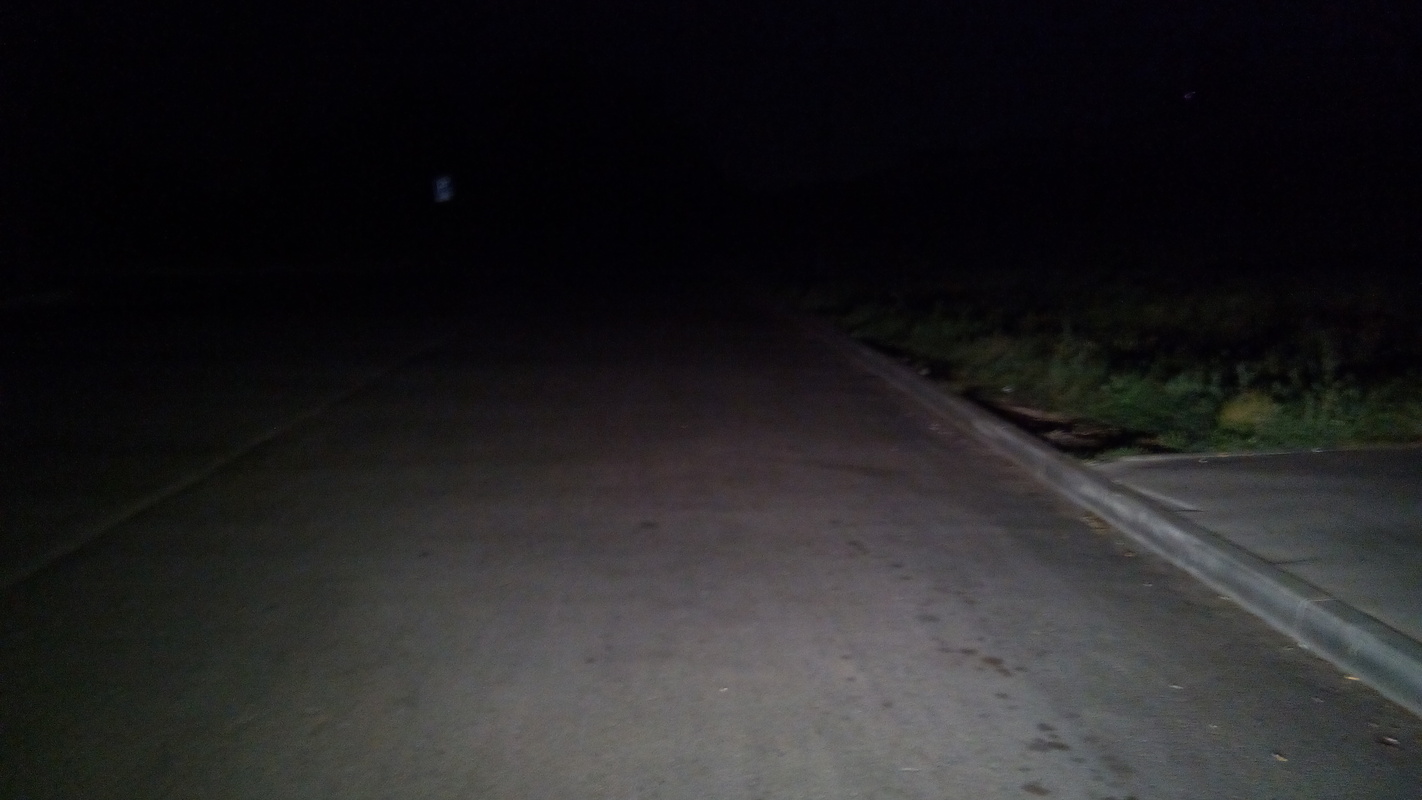

свет ПТФ Hella Micro DE (света больше + освещена обочина)
enlarge enlarge

это родные противотуманки (светят ярко но только себе под нос)

включены все фонари. Да будет свет! :)
enlarge enlarge

внешний вид

внешний вид
enlarge enlarge
